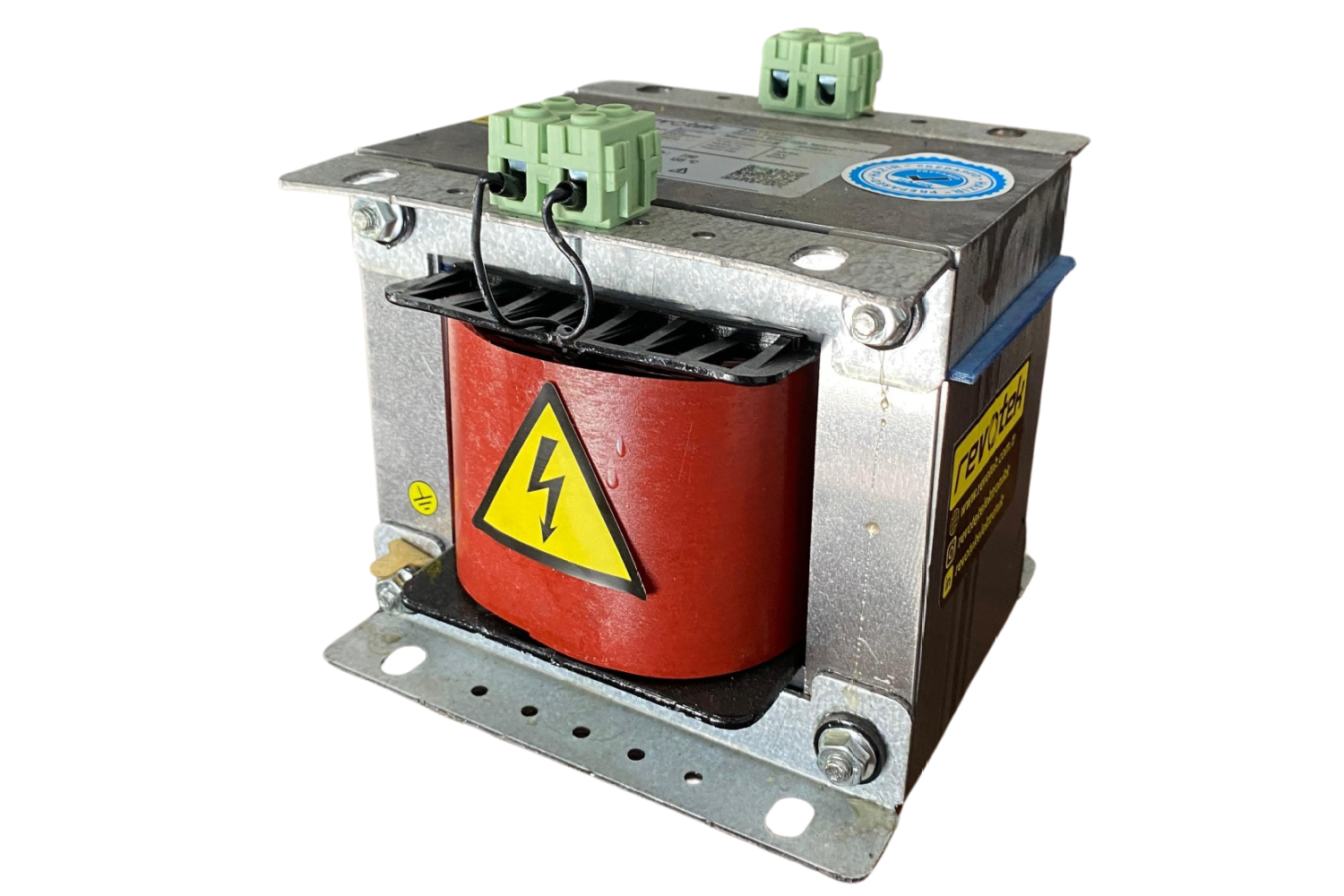

Şönt Reaktör
Şönt reaktör, elektrik devrelerinde kullanılan bir indüktans (L) öğesidir. Genellikle paralel bir bağlantıya sahiptir ve şönt reaktör, elektrik sistemlerindeki güç faktörünü düzeltmek veya harmonikleri azaltmak amacıyla kullanılır.
Çalışma prensibi, endüktansın elektrik akımını geciktirmesi ve böylece güç faktörünü iyileştirmesi üzerinedir. Bu, reaktörün devredeki harmonik akımları absorbe etmesi ve böylece elektrik sistemini istenmeyen etkilerden korumasına yardımcı olur.
Şönt reaktörler, birçok elektriksel uygulama alanında kullanılmaktadır.
Güç Faktörü Düzeltilmesi, Endüstriyel tesislerde, ofis binalarında ve büyük enerji kullanıcılarındaki sistemlerde güç faktörünü düzelten bir reaktör olarak kullanılır. Bu, enerji verimliliğini arttırabilir ve enerji maliyetlerini azaltabilir.
Harmonik Filtreleme, Elektrik sistemlerinde oluşan harmonikleri absorbe etmek ve kontrol etmek amacıyla kullanılır. Bu, diğer cihazlar üzerinde olumsuz etkiyi önler.
Transformatör Koruma, Transformatörlerdeki akım dalgalanmalarını sınırlamak ve transformatörleri korumak için kullanılır.
Elektrik Şebekesi Düzeltme, Elektrik sistemlerindeki dalgalanmaları kontrol etmek ve şebekenin genel stabilitesini artırmak için kullanılabilir.
Elektrik Motorları İçin Kontrol, Büyük elektrik motorlarındaki yüksek akım dalgalanmalarını kontrol etmek ve motor performansını optimize etmek amacıyla kullanılabilir.
Endüstriyel Prosesler, Endüstriyel üretim tesislerinde, özellikle yüksek güç tüketen sistemlerde güç faktörü iyileştirmesi ve harmonik kontrolü sağlamak için kullanılır.
Bu uygulama alanları, şönt reaktörlerin çeşitli elektriksel sistemlerde kullanımını kapsar, enerji verimliliğini artırır ve sistem performansını optimize eder.
• Müşteri taleplerine göre bakır veya alüminyum sarım işlemi
• Aşırı yük durumlarında termik koruma
• Klemens, pabuç veya bara bağlantısı
• Isı kayıplarını azaltıp verimliliği arttıran, nemden koruyan ve sessiz çalışmayı mümkün kılan vakumlu vernikleme yöntemi
• Hava aralıklı, yüksek geçirgenlikli tasarım
• Sargılarda F sınıfı 155 °C dayanımlı yalıtım malzemesi
• ISO 9001 Kalite yönetim yönetim sistemi altında üretim
• TSE onaylı, CE işaretli, EN 61558-1 , EN 61558-2-20 Standartlarına uygun

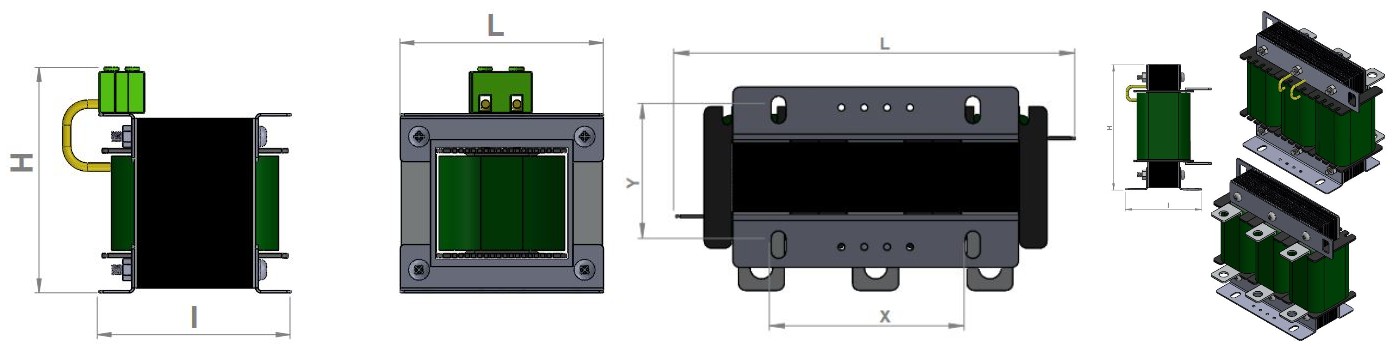

| SIRA | ÜRÜN ADI | FAZ | GÜÇ | VOLT | FREKANS | AKIM | ENDÜKTANS | AĞIRLIK | ÖLÇUSEL DEĞERLER | ||
| NO | NO | (kVAr) | (AC) | (Hz) | Irms(A) | L(mH) | (kg) | (mm) | |||
| I | L | H | |||||||||
| 1 | RVT.SNT.230.0,5 | 1 | 0,5 | 230 | 50 | 2,1739 | 336,94 | 2,9 | 94 | 98 | 105 |
| 2 | RVT.SNT.230.1 | 1 | 1 | 230 | 50 | 4,3478 | 168,47 | 4,9 | 126 | 122 | 132 |
| 3 | RVT.SNT.230.1,5 | 1 | 1,5 | 230 | 50 | 6,5217 | 112,31 | 9,2 | 125 | 152 | 150 |
| 4 | RVT.SNT.230.2 | 1 | 2 | 230 | 50 | 8,6957 | 84,236 | 16,9 | 147 | 151 | 157 |
| 5 | RVT.SNT.230.2,5 | 1 | 2,5 | 230 | 50 | 10,87 | 67,389 | 17,1 | 147 | 199 | 190 |
| 6 | RVT.SNT.230.3 | 1 | 3 | 230 | 50 | 13,043 | 56,157 | 17,4 | 147 | 199 | 190 |
| 7 | RVT.SNT.230.3,5 | 1 | 3,5 | 230 | 50 | 15,217 | 48,135 | 19,5 | 150 | 195 | 195 |
| 8 | RVT.SNT.230.5 | 1 | 5 | 230 | 50 | 21,739 | 33,694 | 22,3 | 159 | 192 | 263 |
| 9 | RVT.SNT.230.6,67 | 1 | 6,67 | 230 | 50 | 29 | 25,258 | 22,8 | 167 | 192 | 263 |
| 10 | RVT.SNT.230.7 | 1 | 7 | 230 | 50 | 30,435 | 24,067 | 22,9 | 167 | 192 | 263 |
| 11 | RVT.SNT.230.7,5 | 1 | 7,5 | 230 | 50 | 32,609 | 22,463 | 23,1 | 167 | 192 | 263 |
| 12 | RVT.SNT.230.10 | 1 | 10 | 230 | 50 | 43,478 | 16,847 | 33 | 170 | 240 | 230 |
| 13 | RVT.SNT.230.15 | 1 | 15 | 230 | 50 | 65,217 | 11,231 | 43 | 180 | 270 | 260 |
| SIRA | ÜRÜN ADI | FAZ | GÜÇ | Volt | FREKANS | AKIM | ENDÜKTANS | AĞIRLIK | ÖLÇUSEL DEĞERLER | ||
| NO | NO | (kVAr) | (VAC) | (Hz) | Irms(A) | L(mH) | (kg) | (mm) | |||
| I | L | H | |||||||||
| 1 | RVT.SNT.400.0,5 | 3 | 0,5 | 400 | 50 | 0,7217 | 1019,1 | 4 | 80 | 150 | 165 |
| 2 | RVT.SNT.400.1 | 3 | 1 | 400 | 50 | 1,4434 | 509,55 | 8 | 90 | 175 | 170 |
| 3 | RVT.SNT.400.1,5 | 3 | 1,5 | 400 | 50 | 2,1651 | 339,70 | 10 | 100 | 175 | 170 |
| 4 | RVT.SNT.400.2 | 3 | 2 | 400 | 50 | 2,8868 | 254,78 | 11 | 80 | 230 | 220 |
| 5 | RVT.SNT.400.2,5 | 3 | 2,5 | 400 | 50 | 3,6084 | 203,82 | 14 | 85 | 230 | 220 |
| 6 | RVT.SNT.400.3 | 3 | 3 | 400 | 50 | 4,3301 | 169,85 | 17 | 90 | 230 | 220 |
| 7 | RVT.SNT.400.3,5 | 3 | 3,5 | 400 | 50 | 5,0518 | 145,59 | 19 | 90 | 230 | 220 |
| 8 | RVT.SNT.400.5 | 3 | 5 | 400 | 50 | 7,2169 | 101,91 | 25 | 137 | 295 | 265 |
| 9 | RVT.SNT.400.7 | 3 | 7 | 400 | 50 | 10,104 | 72,79 | 27,5 | 140 | 295 | 265 |
| 10 | RVT.SNT.400.7,5 | 3 | 7,5 | 400 | 50 | 10,825 | 67,94 | 30 | 141 | 295 | 265 |
| 11 | RVT.SNT.400.10 | 3 | 10 | 400 | 50 | 14,434 | 50,96 | 38 | 174 | 298 | 265 |
| 12 | RVT.SNT.400.12,5 | 3 | 12,5 | 400 | 50 | 18,042 | 40,76 | 48 | 170 | 360 | 325 |
| 13 | RVT.SNT.400.15 | 3 | 15 | 400 | 50 | 21,651 | 33,97 | 55 | 180 | 360 | 325 |
| 14 | RVT.SNT.400.20 | 3 | 20 | 400 | 50 | 28,868 | 25,48 | 72 | 210 | 410 | 375 |
| 15 | RVT.SNT.400.25 | 3 | 25 | 400 | 50 | 36,084 | 20,38 | 95 | 220 | 410 | 375 |
| 16 | RVT.SNT.400.30 | 3 | 30 | 400 | 50 | 43,301 | 16,99 | 105 | 230 | 410 | 375 |
| 17 | RVT.SNT.400.40 | 3 | 40 | 400 | 50 | 57,735 | 12,74 | 120 | 240 | 460 | 425 |
| 18 | RVT.SNT.400.50 | 3 | 50 | 400 | 50 | 72,169 | 10,19 | 150 | 250 | 510 | 475 |
| 19 | RVT.SNT.400.60 | 3 | 60 | 400 | 50 | 86,603 | 8,49 | 160 | 254 | 489 | 442 |
| 20 | RVT.SNT.400.70 | 3 | 70 | 400 | 50 | 101,04 | 7,28 | 175 | 265 | 508 | 459 |
| 21 | RVT.SNT.400.100 | 3 | 100 | 400 | 50 | 144,34 | 5,10 | 190 | 276 | 527 | 475 |
